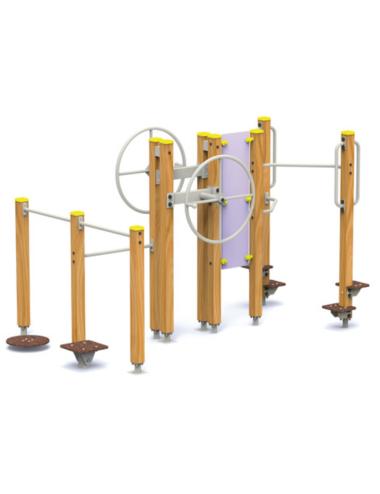

DP601 Groupe B

GROUPE A

3,25 x 1,89 x 2,09 m. 150 kg.
Bois lamellé autoclavé classe IV, polyéthylène antidérapant , acier thermolaqué et polyéthylène.

Selon la norme EN 16630 :
Ne nécessite pas de revêtement de sol absorbant les chocs selon le test HIC de la norme EN 1176.

Surface d'impact :  28,6 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0,56 m.
Masse de la pièce lourde : 40 kg.
Dimensions de la plus grande partie : 0,85 x 0,66 x 2,08 m.
Espace minimum : 6,25 x 4,89 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

Description ci-dessous.

0,60 x 0,27 x 1,91 m. 37 kg.
Bois lamellé autoclavé de classe IV, acier thermolaqué et polyéthylène.

b.3 : DOIGTS

Exercez la mobilité de vos doigts. Améliore leur coordination et leur agilité.

Selon EN 16630 :
Il ne nécessite pas de revêtement de sol absorbant les chocs selon le test HIC de la norme EN 1176.

Surface d'impact :  9,85 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0 m.
Masse de la pièce lourde : 37 kg.
Dimensions de la plus grande partie : 0,27 x 0,60 x 2,41 m.
Espace minimum : 3,6 x 3,27 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

0,94 x 1,19 x 2,09 m. 53 kg.
Bois lamellé autoclavé de classe IV et acier thermolaqué.

a.1 : ROUE

Exerce les muscles des membres supérieurs. Renforce la flexibilité et l'agilité des articulations des épaules. Indiqué pour la rééducation de l'épaule.

Selon EN 16630 :
Il ne nécessite pas de revêtement de sol absorbant les chocs selon le test HIC de la norme EN 1176.

Surface d'impact :  14,62 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0 m.
Masse de la pièce lourde : 53 kg.
Dimensions de la plus grande partie : 1,04 x 1,06 x 2,47 m.
Espace minimum : 4,19 x 3,94 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

GROUPE C

4,22 x 2,08 x 2,26 m.
Bois lamellé autoclavé classe IV, polyéthylène antidérapant , acier thermolaqué et polyéthylène.

Selon la norme EN 16630 :
Nécessite un revêtement de sol absorbant les impacts selon le test HIC de la norme EN 1176.

Surface d'impact :  34,81 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 1,18 m.
Masse de la pièce lourde : 90 kg.
Dimensions de la plus grande partie : 2,11 x 0,50 x 2,27 m.
Espace minimum : 7,22 x 5,08 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

Description ci-dessous

Dimensions : 1,48 x 0,63 x 0,30 m.
Acier galvanisé fini avec peinture en poudre.
Poteaux  Ø 89 mm. Barres  Ø 33 mm.

Selon EN 16630 : Il ne nécessite pas de revêtement de sol absorbant les chocs selon le test HIC de la norme EN 1176.

Surface d'impact :  14,27 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0,19 m.
Masse de la pièce lourde : 6,68 kg.
Dimensions de la plus grande partie : 1,48 x 0,64 x 0,8 m.
Espace minimum : 4,48 x 3,63 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

Dimensions : 2,17 x 0,59 x 1,4 m.
Acier galvanisé.
Barres  Ø 48 mm.

Selon la norme 16630 : Nécessite un revêtement de sol amortissant les impacts selon le test HIC de la norme EN-1176.

Surface d'impact :  16,65 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0,4 m.
Masse de la pièce lourde : 20,43 kg.
Dimensions de la plus grande partie : 1,9 x 0,04 x 2,17 m.
Espace minimum : 5,17 x 3,59 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS

Selon UNE-EN 16630.

0,87 x 1,5 x 1,91 m.
Bois stratifié traité en autoclave classe IV, panneau de coffrage et métal peint à la poudre.

a.2: ECHELONS

Il exerce la musculature des membres inférieurs et améliore sa flexibilité et coordination. Il fortifie les fonctions cardiaque et pulmonaire.

Surface d'impact: 15,45 m².

Âges d'usage: No facile accès / h > 1,4 m.
Hauteur libre de chute: 0,57 m.
Masse partie lourde: 55 kg.
Dimensions plus grand partie: 1,5 x 0,86 x 2,41 m.
Espace minimal: 4,49 x 3,86 m.

2,08 x 0,7 x 1,55 m. 63 kg.
Bois lamellé autoclavé de classe IV,  polyéthylène antidérapant et acier thermolaqué.

c.1 : ÉTIREMENT DES JAMBE

Développe et renforce les muscles des jambes et de la taille (quadriceps, mollets, fessiers et muscles abdominaux inférieurs). Renforce les fonctions cardiaques et pulmonaires.

Selon EN 16630 :
Il ne nécessite pas de revêtement de sol absorbant les chocs selon le test HIC de la norme EN 1176.

Surface d'impact :  19,10 m ² .

Ages d'utilisation : Accès difficile / h > 1,4 m.
Hauteur de chute libre : 0,65 m.
Masse de la pièce lourde : 63 kg.
Dimensions de la plus grande partie : 2,22 x 0,7 x 2,76 m.
Espace minimum : 5,68 x 3,7 m.

FICHE TECHNIQUE

INSTRUCTIONS DE MONTAGE

TYPES DE FONDATIONS ET DE SOLS
